一、项目简介

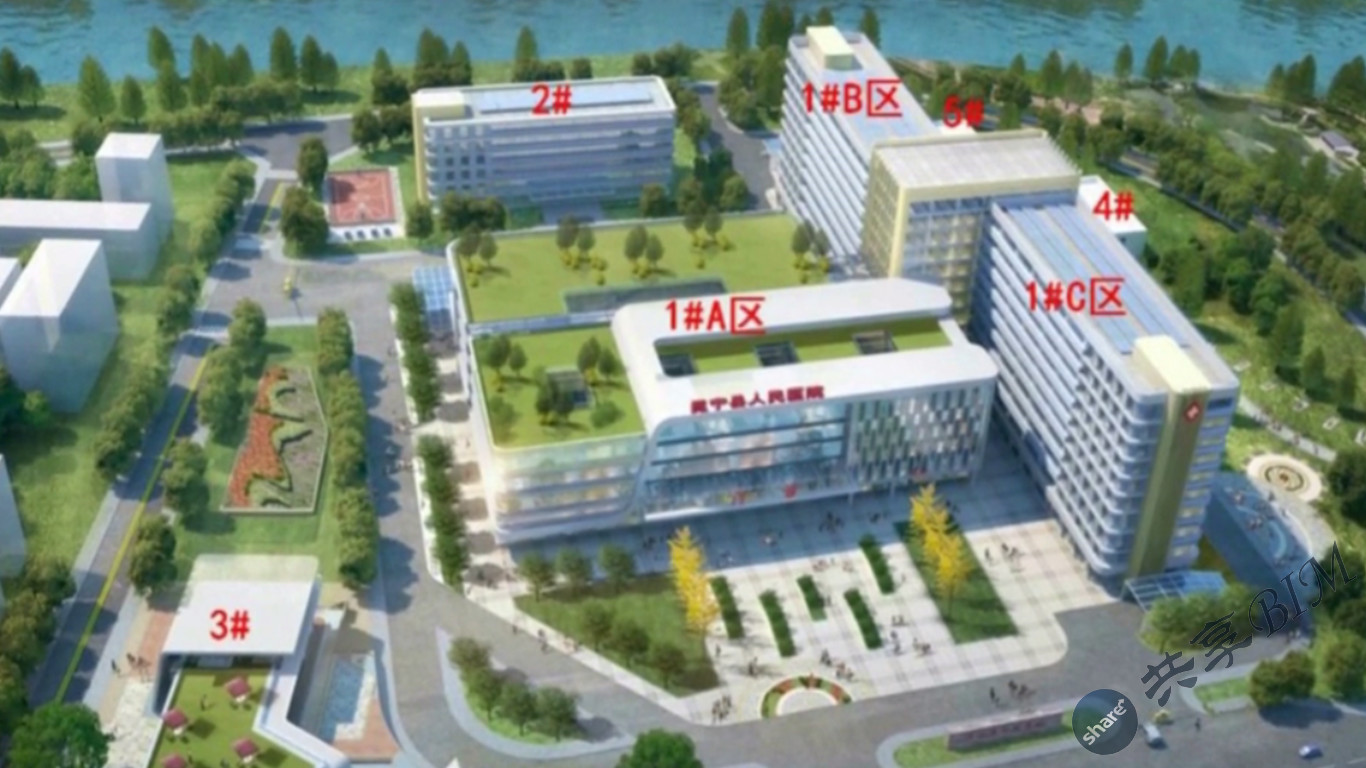

    冕宁县人民医院是一家集多个科室为一体的综合性现代化医疗机构，是国家“二级甲等”综合性医院。冕宁医院建设地块东西长约150米，南北长约205米，规划用地面积约45000㎡。项目包括1＃门诊医技住院综合楼、2＃行政综合楼、3＃体检辅助配套楼、4＃高压氧仓、5＃洗浆房。总建筑面积约为8.2万㎡，为重点设防类建筑。

二、方案设计

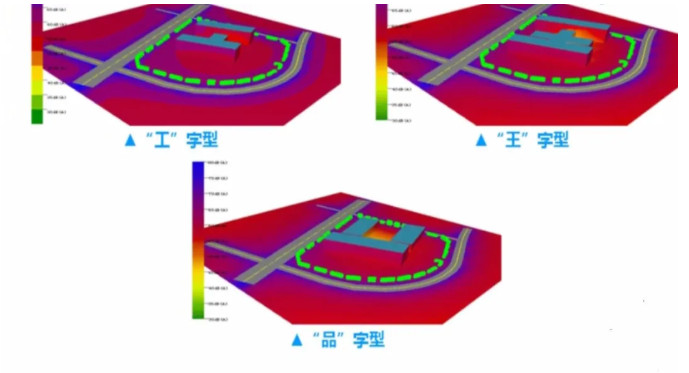

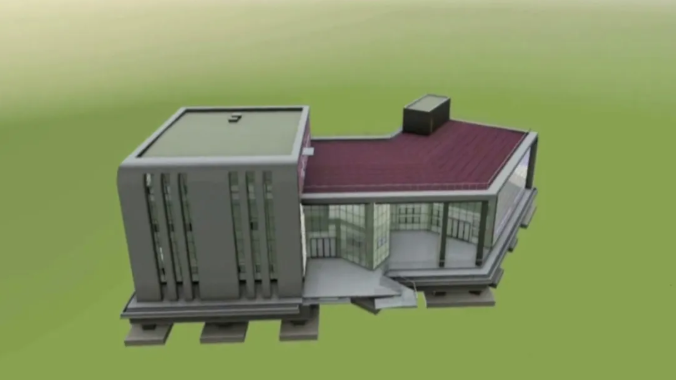

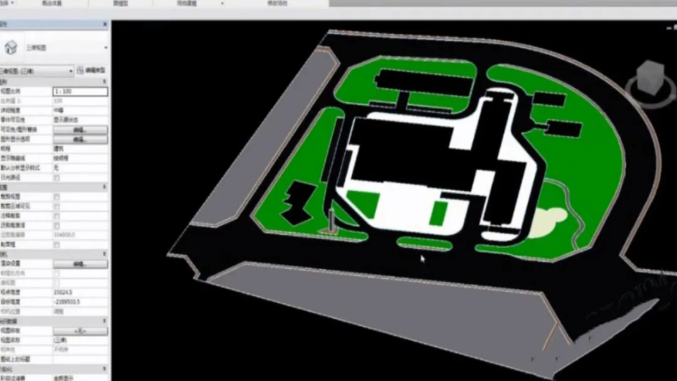

    根据踏勘结果，整理数据建立场地三维信息模型，基于场地模型，建立三种总体方案布局模型。对方案布局模型进行性能分析，为布局选型提供数据支撑。确定方案布局后，在BIM平台上进行建筑方案推敲，对方案模型内部空间进行三维采光模拟、自然通风模拟、空调送风模拟。计算全面负荷，优化建筑方案设计。

三、施工图设计

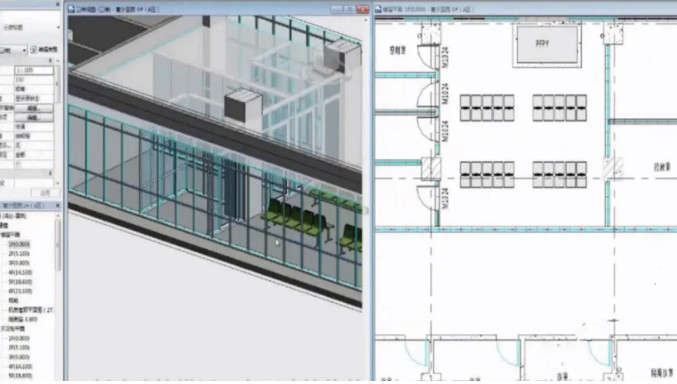

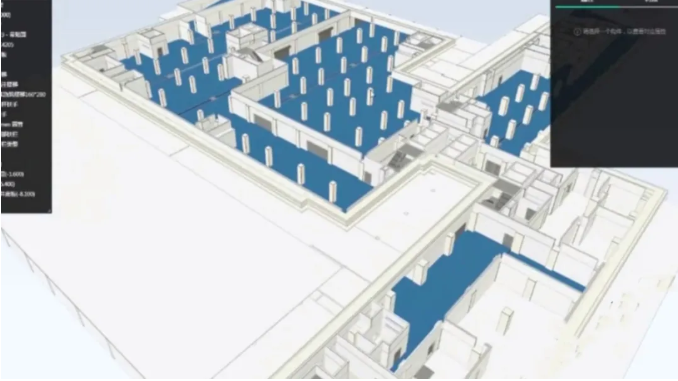

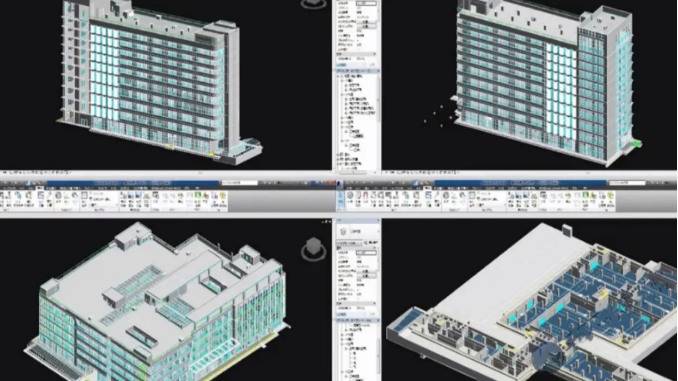

    创建建筑样板，布置建筑构件，“实现平面”，三维联动设计，并对构件赋予详细的材质信息。根据建筑条件，创建结构样板模型。基于YJK计算结果，进行结构三维配筋设计，形成三维钢筋模型。参照建筑、结构模型，设计给水、排水模型，强电、弱电模型，暖通模型，最终形成建筑总模型、结构总模型、给排水总模型、电气总模型、暖通总模型。

四、协同设计
   区别于传统设计各专业工作空间与信息独立的特点，BIM设计过程中信息交流更加频繁，信息量更大。本项目采用“BIM数字化交付与协同平台”，项目所有参与方均在这个平台上进行数据收集与管理。在平台上创建项目，各专业上传模型至平台，并进行轻量化处理。校审人员可在轻量化模型上对创建模型进行实时查看，检查所有模型任意构件属性，在模型内部进行实时漫游检查，对模型出现问题的地方实时批注、抄送设计师检查修改。

五、质量控制

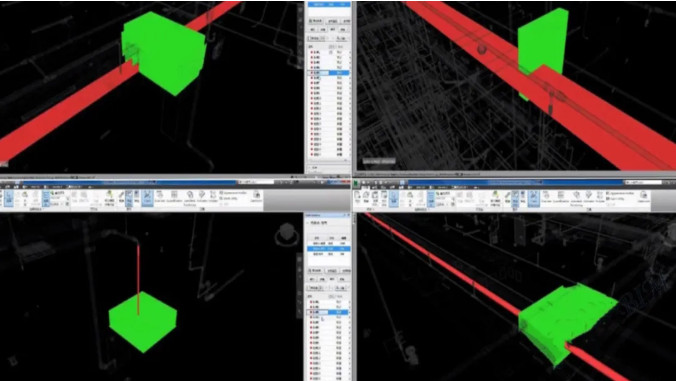

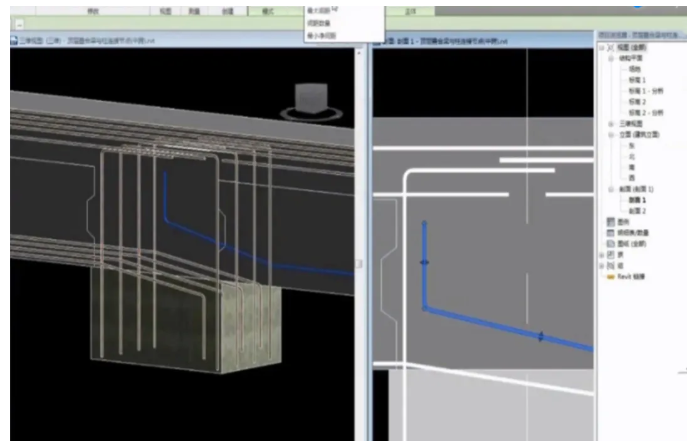

   BIM设计质量控制分为模型检查与设计优化两部分:BIM设计师将建好的各专业模型进行整合，对整合后的模型进行全专业间碰撞检测。BIM工程师对碰撞进行梳理筛选，编制出《BIM设计碰撞分析报告》。基于碰撞分析报告，对全专业模型进行三维管网综合优化调整，形成机电优化整体模型。基于机电优化整体模型，创建管线预留开洞模型，还可在三维钢筋模型上进行配筋检查，优化三维节点钢筋。

六、模拟仿真漫游

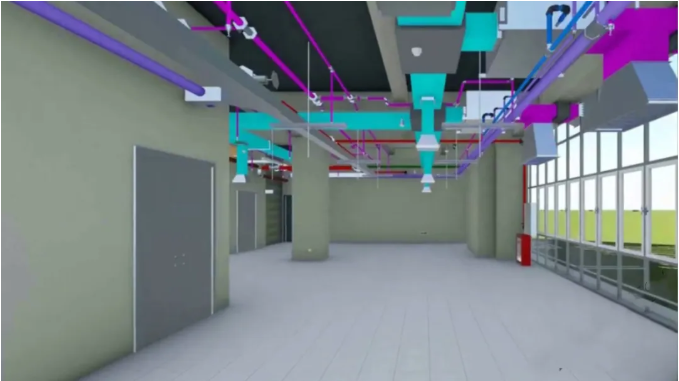

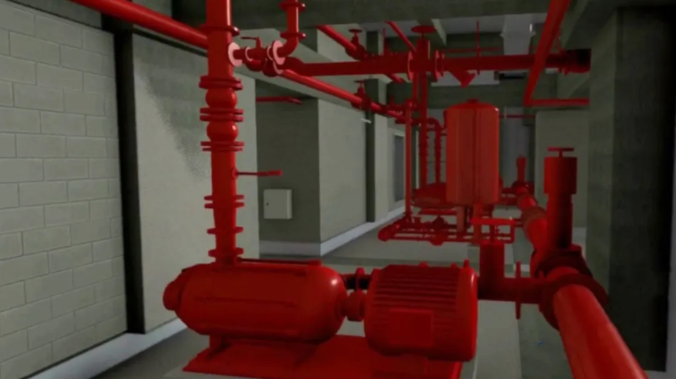

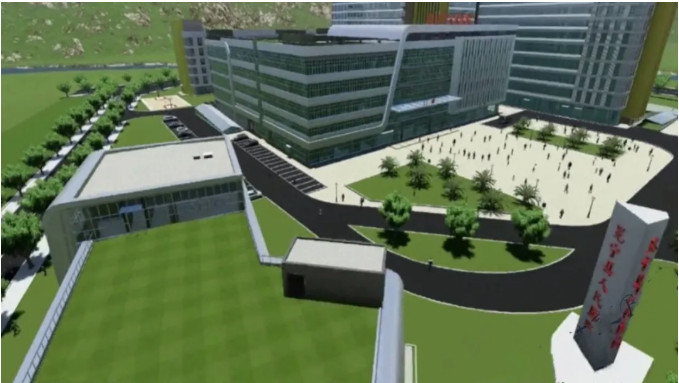

   基于BIM模型的土建施工模拟、机电安装模拟、隔震支座安装模拟、室内漫游、隔震层漫游、地下室漫游。用光辉城市Mars制作的地下室VR。

七、企业级族库

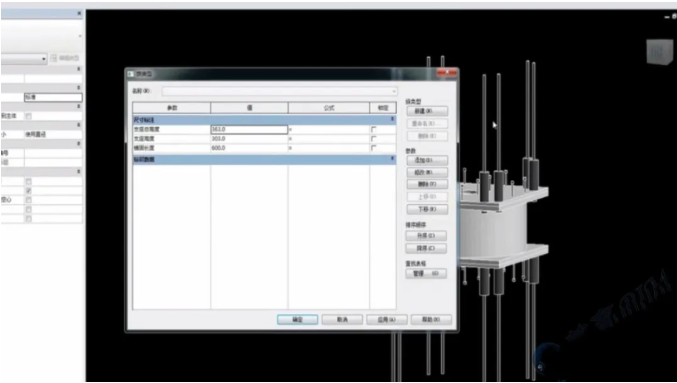

    族制作作为BIM设计的核心，决定着BIM设计成果的质量。本项目BIM设计过程中，BIM团队制作了大量的专业族，确保BIM模型达到设计要求精度。企业级族库系统是将来公司在BIM设计领域的核心竞争力，目前，BIM工作室已累积制作1300多个族并上传至族库管理平台，仍有1800多个族在审核上传当中。所有设计人员可直接如购物般在族库管理平台上调取自己所需要的族。
